Serie WP
IP68 / IP67 NETZWERK-KUNSTSTOFFGEHÄUSE
- Schutzart: IP68
- Betriebstemperatur: -10°C ~ +60°C
- IP67: WP20-28-5□
- IP67: WP20-28-7□
Betriebstemperatur:
Modelle = 5-7-□ ~ 20-20-□:
ASA1-20 ~ +60°C
ABS -10 ~ +50°C
Modelle = 20-28-□2 :
ASA1-20 ~ +55°C
ABS -10 ~ +45°C
1 Kann spröde werden und unter Stoßeinwirkung brechen, wenn die Temperatur nahe -20°C gesenkt wird.
2 Die Verwendung der Schutzbelüftung der PMF-Serie erhöht die Temperaturgrenze für ASA und ABS auf +60°C bzw. +50°C.
- IP68 (IP67 für WP20-28-○) Hochleistungs-Kunststoffgehäuse, geschützt gegen Eintauchen für bis zu 24 Stunden bei 1 m Tiefe.
- 24 verschiedene Größen erhältlich in weißgrauem UV-beständigem ASA und anthrazitgrauem flammhemmendem ABS. Empfohlen für den Einsatz als Kommunikations- oder Netzwerkgeräte im Außenbereich.
- Montage an Wänden oder Halterungen durch einfaches Öffnen der Blindabdeckungen.
- Die Mastmontage ist über ein optionales Mastmontagezubehör möglich.
IP68 / IP67 wasserdichtes & wetterfestes Kunststoffgehäuse.
Die Schutzart IP68 / IP67 ermöglicht den Einsatz des Geräts im Freien und schützt die internen Komponenten vor Staub und Wasser.
Die Mastmontage ist mit einem optionalen Mastmontagezubehör möglich.
Erhältlich in 2 Typen
Weißgraue Farbe: UV-beständiger ASA-Kunststoff
Anthrazitgraue Farbe: Flammhemmender ABS-Kunststoff (UL94V-0)
24 verschiedene Größen sind erhältlich. Montage an Wänden oder Halterungen durch einfaches Öffnen der Blindabdeckungen.
Abmessungen

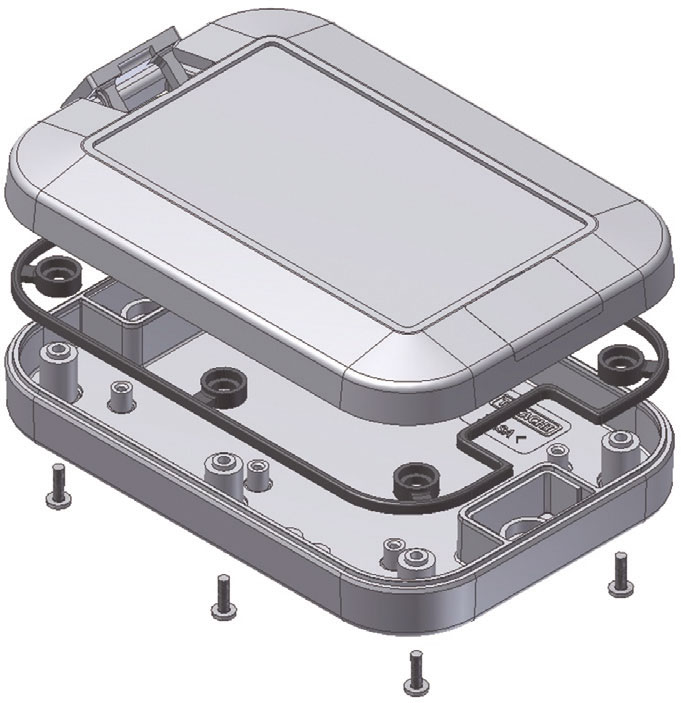

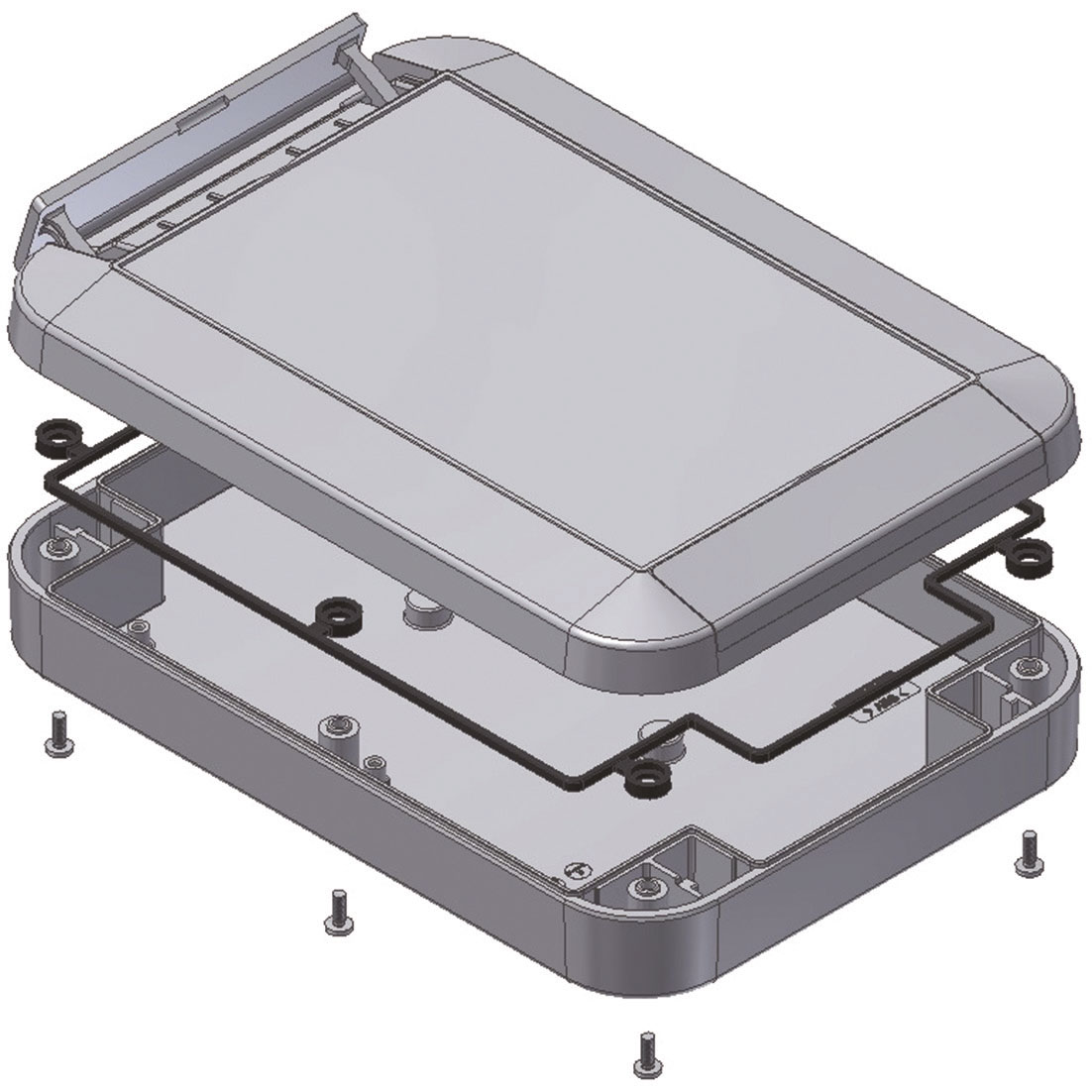

Komponenten
| No. | Part name | Pcs | Material / Finish |
|---|---|---|---|
| 1 | Top cover | 1 | ASA UL94HB / White gray : Flame-resistant ABS UL94V-0 / Charcoal gray |
| 2 | Bottom cover | 1 | ASA UL94HB / White gray : Flame-resistant ABS UL94V-0 / Charcoal gray |
| 3 | Blind lids | 2 | ASA UL94HB / White gray : Flame-resistant ABS UL94V-0 / Charcoal gray |
| 4 | Gasket | 1 | Silicone / Black |
| 5 | Screw | 4 ~ 8 | Stainless steel binding head screw / Unfinished |
Art.-Nr. / Abmessungen
| Product no. | External dimensions | Internal dimensions | Material | Color | Weight (g) | IP code | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | |||||
| WP5-7-2 C | 52 | 18 | 65 | 46 | 13 | 37 | ABS (UL94V-0) | Charcoal gray | 31.5 | IP68 |
| WP5-7-2 G | 52 | 18 | 65 | 46 | 13 | 37 | ASA (UL94HB) | White gray | 31.5 | IP68 |
| WP5-7-3 C | 52 | 27 | 65 | 45 | 22 | 36.5 | ABS (UL94V-0) | Charcoal gray | 39.5 | IP68 |
| WP5-7-3 G | 52 | 27 | 65 | 45 | 22 | 36.5 | ASA (UL94HB) | White gray | 39.5 | IP68 |
| WP6-8-2 C | 60 | 20 | 80 | 53.5 | 14.7 | 52 | ABS (UL94V-0) | Charcoal gray | 41.5 | IP68 |
| WP6-8-2 G | 60 | 20 | 80 | 53.5 | 14.7 | 52 | ASA (UL94HB) | White gray | 41.5 | IP68 |
| WP6-8-3 C | 60 | 30 | 80 | 53 | 24.7 | 51 | ABS (UL94V-0) | Charcoal gray | 49 | IP68 |
| WP6-8-3 G | 60 | 30 | 80 | 53 | 24.7 | 51 | ASA (UL94HB) | White gray | 49 | IP68 |
| WP8-8-2 C | 75 | 22 | 75 | 67 | 16.4 | 42 | ABS (UL94V-0) | Charcoal gray | 57.5 | IP68 |
| WP8-8-2 G | 75 | 22 | 75 | 67 | 16.4 | 42 | ASA (UL94HB) | White gray | 57.5 | IP68 |
| WP8-8-4 C | 75 | 35 | 75 | 66 | 29.4 | 42 | ABS (UL94V-0) | Charcoal gray | 88.5 | IP68 |
| WP8-8-4 G | 75 | 35 | 75 | 66 | 29.4 | 42 | ASA (UL94HB) | White gray | 88.5 | IP68 |
| WP8-10-2 C | 75 | 22 | 100 | 67 | 16 | 67 | ABS (UL94V-0) | Charcoal gray | 74 | IP68 |
| WP8-10-2 G | 75 | 22 | 100 | 67 | 16 | 67 | ASA (UL94HB) | White gray | 74 | IP68 |
| WP8-10-4 C | 75 | 35 | 100 | 66 | 29 | 67 | ABS (UL94V-0) | Charcoal gray | 95 | IP68 |
| WP8-10-4 G | 75 | 35 | 100 | 66 | 29 | 67 | ASA (UL94HB) | White gray | 95 | IP68 |
| WP9-13-3 C | 90 | 25 | 130 | 81 | 18 | 91 | ABS (UL94V-0) | Charcoal gray | 113 | IP68 |
| WP9-13-3 G | 90 | 25 | 130 | 81 | 18 | 91 | ASA (UL94HB) | White gray | 113 | IP68 |
| WP9-13-4 C | 90 | 40 | 130 | 81 | 33 | 91 | ABS (UL94V-0) | Charcoal gray | 141 | IP68 |
| WP9-13-4 G | 90 | 40 | 130 | 81 | 33 | 91 | ASA (UL94HB) | White gray | 141 | IP68 |
| WP10-10-3 C | 100 | 25 | 100 | 90 | 18 | 61 | ABS (UL94V-0) | Charcoal gray | 96 | IP68 |
| WP10-10-3 G | 100 | 25 | 100 | 90 | 18 | 61 | ASA (UL94HB) | White gray | 96 | IP68 |
| WP10-10-4 C | 100 | 40 | 100 | 90 | 33 | 61 | ABS (UL94V-0) | Charcoal gray | 121 | IP68 |
| WP10-10-4 G | 100 | 40 | 100 | 90 | 33 | 61 | ASA (UL94HB) | White gray | 121 | IP68 |
| WP11-15-3 C | 110 | 27 | 150 | 100 | 20 | 110 | ABS (UL94V-0) | Charcoal gray | 153 | IP68 |
| WP11-15-3 G | 110 | 27 | 150 | 100 | 20 | 110 | ASA (UL94HB) | White gray | 153 | IP68 |
| WP11-15-4 C | 110 | 40 | 150 | 100 | 33 | 110 | ABS (UL94V-0) | Charcoal gray | 181 | IP68 |
| WP11-15-4 G | 110 | 40 | 150 | 100 | 33 | 110 | ASA (UL94HB) | White gray | 181 | IP68 |
| WP13-18-3 C | 130 | 30 | 175 | 120 | 23 | 135 | ABS (UL94V-0) | Charcoal gray | 225 | IP68 |
| WP13-18-3 G | 130 | 30 | 175 | 120 | 23 | 135 | ASA (UL94HB) | White gray | 225 | IP68 |
| WP13-18-5 C | 130 | 45 | 175 | 120 | 38 | 135 | ABS (UL94V-0) | Charcoal gray | 266 | IP68 |
| WP13-18-5 G | 130 | 45 | 175 | 120 | 38 | 135 | ASA (UL94HB) | White gray | 266 | IP68 |
| WP15-15-4 C | 150 | 40 | 150 | 141 | 33.5 | 100 | ABS (UL94V-0) | Charcoal gray | 239 | IP68 |
| WP15-15-4 G | 150 | 40 | 150 | 141 | 33.5 | 100 | ASA (UL94HB) | White gray | 239 | IP68 |
| WP15-15-6 C | 150 | 55 | 150 | 140 | 48.5 | 100 | ABS (UL94V-0) | Charcoal gray | 282.5 | IP68 |
| WP15-15-6 G | 150 | 55 | 150 | 140 | 48.5 | 100 | ASA (UL94HB) | White gray | 282.5 | IP68 |
| WP15-21-4 C | 150 | 40 | 210 | 141 | 33.5 | 160 | ABS (UL94V-0) | Charcoal gray | 323 | IP68 |
| WP15-21-4 G | 150 | 40 | 210 | 141 | 33.5 | 160 | ASA (UL94HB) | White gray | 323 | IP68 |
| WP15-21-6 C | 150 | 55 | 210 | 140 | 48.5 | 160 | ABS (UL94V-0) | Charcoal gray | 367.5 | IP68 |
| WP15-21-6 G | 150 | 55 | 210 | 140 | 48.5 | 160 | ASA (UL94HB) | White gray | 367.5 | IP68 |
| WP20-20-5 C | 200 | 45 | 200 | 190 | 38.5 | 150 | ABS (UL94V-0) | Charcoal gray | 434 | IP68 |
| WP20-20-5 G | 200 | 45 | 200 | 190 | 38.5 | 150 | ASA (UL94HB) | White gray | 434 | IP68 |
| WP20-20-7 C | 200 | 65 | 200 | 189 | 58.5 | 149 | ABS (UL94V-0) | Charcoal gray | 505 | IP68 |
| WP20-20-7 G | 200 | 65 | 200 | 189 | 58.5 | 149 | ASA (UL94HB) | White gray | 505 | IP68 |
| WP20-28-5 C | 200 | 45 | 280 | 190 | 38.5 | 230 | ABS (UL94V-0) | Charcoal gray | 557.5 | IP67 |
| WP20-28-5 G | 200 | 45 | 280 | 190 | 38.5 | 230 | ASA (UL94HB) | White gray | 557.5 | IP67 |
| WP20-28-7 C | 200 | 65 | 280 | 189 | 58.5 | 229 | ABS (UL94V-0) | Charcoal gray | 646 | IP67 |
| WP20-28-7 G | 200 | 65 | 280 | 189 | 58.5 | 229 | ASA (UL94HB) | White gray | 646 | IP67 |
