Serie LCS
HANDGEHÄUSE AUS KUNSTSTOFF MIT SILIKONHÜLLE
- Schutzart: IP40
- Betriebstemperatur: -10°C ~ +60°C
- Kunststoffgehäuse mit Silikonhülle, die nicht nur einen komfortablen und rutschfesten Griff bietet, sondern auch Schutz bei Stürzen.
- Hergestellt aus flammhemmendem ABS UL94V-0. Mehrere Batteriefachtypen sind verfügbar.
- Die Markierungen für Pluspol (+) / Minuspol (-) sind auf der Innenseite der Batteriefächer eingesenkt.
- Geeignet für Messinstrumente, Prüfgeräte, drahtlose Kommunikationsgeräte, medizinische Geräte und mehr.
Serie LCS
Kunststoffgehäuse mit Silikonhülle, die nicht nur einen komfortablen und rutschfesten Griff bietet, sondern auch Schutz bei Stürzen.
Hergestellt aus flammhemmendem ABS UL94V-0.
Erhältlich in 9 verschiedenen Batteriefachtypen: AAx2, AAx3, AAx4, AAAx2, AAAx3, AAAx4, AAAx6, 9Vx1 sowie ohne Batteriefach.
Die Markierungen für Pluspol (+) / Minuspol (-) sind in jedem Batteriefach eingesenkt.
Geeignet für Messgeräte, Prüfgeräte, industrielle Steuerungen, drahtlose Kommunikationsgeräte, Medizingeräte und mehr.
8 verschiedene Größen in 10 Farbvarianten sind verfügbar, mit integrierten Befestigungsdomen zur Leiterplattenmontage.
Geeignet für Wi-Fi-Access-Points, Messgeräte, Steuerungen und zahlreiche weitere Anwendungen.
41 verschiedene Größen in den Farben Cremeweiß und Dunkelgrau sind verfügbar.
Farbtyp
| Code | D / R Dark grey / Red | D / G Dark grey / Green | D / B Dark grey / Blue | D / L Dark grey / Light grey | D / D Dark grey / Dark grey |
|---|---|---|---|---|---|
| Color |  |  |  |  |  |
| Code | W / R Off-white / Red | W / G Off-white / Green | W / B Off-white / Blue | W / L Off-white / Light grey | W / D Off-white / Dark grey |
|---|---|---|---|---|---|
| Color |  |  |  |  |  |
Batteriefachtypen
| Type | N - None | F2 - AAA x 2 | F3 - AAA x 3 | F4 - AAA x 4 | F6 - AAA x 6 | M2 - AA x 2 | M3 - AA x 3 | M4 - AA x 4 | 9V - 9V x 1 |
|---|---|---|---|---|---|---|---|---|---|
| Battery compartment |  |  |  |  |  |  |  |  |  |

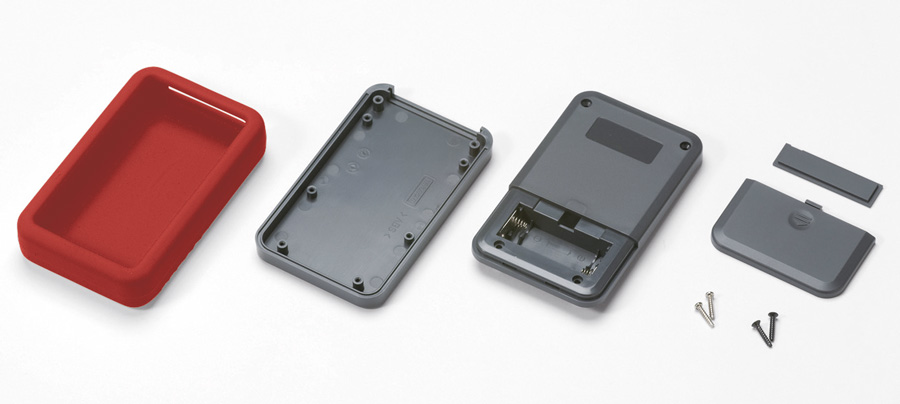

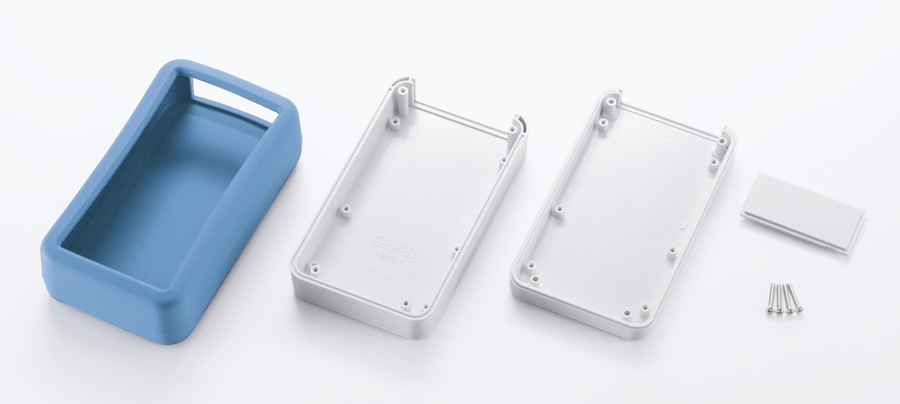

Komponenten
| No. | Part name | Pcs | Material | Color / Finish |
|---|---|---|---|---|
| 1 | Top cover | 1 | ABS UL94V-0 | Off-white • Dark gray |
| 2 | Bottom cover | 1 | ABS UL94V-0 | Off-white • Dark gray |
| 3 | Panel | 1 | ABS UL94V-0 | Off-white • Dark gray |
| 4 | Self-tapping screw | 4 | Steel M2.6 | Nickel plated • Black trivalent chromate |
| 5 | Battery cover | 1 | ABS UL94V-0 | Off-white • Dark gray |
| 6 | Battery contact | 1 set | Brass | Nickel plated |
| Battery snap • Cushion sponge (only for 9V models) | 1 set | Brass : PVC • Polyurethane foam (UL94HF-1) | Nickel plated • Black | |
| 7 | Silicone cover | 1 | Silicone | Red • Green • Blue • Light gray • Dark gray |
Batteriefachtyp
Ohne Batteriefach
Abmessungen
Art.-Nr. / Abmessungen
| Product no. | External dimensions | Internal dimensions | Battery compartment | Weight (g) | ||||
|---|---|---|---|---|---|---|---|---|
| W | H | D | w | h | d | |||
| LCS115-N-□ | 74 | 24 | 120 | 61.5 | 9.5 | 86.5 | None | 113 |
| LCS115-F2-□ | 74 | 24 | 120 | 61.5 | 9.5 | 63 | AAA×2 | 117.5 |
| LCS115-F3-□ | 74 | 24 | 120 | 61.5 | 9.5 | 52 | AAA×3 | 119.5 |
| LCS115H-N-□ | 74 | 32.5 | 120 | 60.9 | 18 | 86.5 | None | 130 |
| LCS115H-F2-□ | 74 | 32.5 | 120 | 60.9 | 18 | 63 | AAA×2 | 134.5 |
| LCS115H-F3-□ | 74 | 32.5 | 120 | 60.9 | 18 | 52 | AAA×3 | 136 |
| LCS115H-M2-□ | 74 | 32.5 | 120 | 60.9 | 18 | 54.8 | AA×2 | 138.5 |
| LCS115H-9V-□ | 74 | 32.5 | 120 | 60.9 | 18 | 55.7 | 9V×1 | 138 |
| LCS135-N-□ | 81 | 32 | 141 | 68.2 | 16 | 107 | None | 165 |
| LCS135-F4-□ | 81 | 32 | 141 | 68.2 | 16 | 59.2 | AAA×4 | 180 |
| LCS135-M2-□ | 81 | 32 | 141 | 68.2 | 16 | 74.3 | AA×2 | 178 |
| LCS135-M3-□ | 81 | 32 | 141 | 68.2 | 16 | 59.2 | AA×3 | 183.5 |
| LCS135-9V-□ | 81 | 32 | 141 | 68.2 | 16 | 74.3 | 9V×1 | 181.5 |
| LCS135H-N-□ | 81 | 40 | 141 | 67.7 | 24 | 107 | None | 183 |
| LCS135H-F4-□ | 81 | 40 | 141 | 67.7 | 24 | 59.2 | AAA×4 | 197.5 |
| LCS135H-M2-□ | 81 | 40 | 141 | 67.7 | 24 | 74.3 | AA×2 | 196.5 |
| LCS135H-M3-□ | 81 | 40 | 141 | 67.7 | 24 | 59.2 | AA×3 | 201.5 |
| LCS135H-9V-□ | 81 | 40 | 141 | 67.7 | 24 | 74.3 | 9V×1 | 199 |
| LCS145-N-□ | 101 | 32 | 151 | 87.8 | 16.5 | 112.9 | None | 202 |
| LCS145-F6-□ | 101 | 32 | 151 | 87.8 | 16.5 | 67.8 | AAA×6 | 222 |
| LCS145-M2-□ | 101 | 32 | 151 | 87.8 | 16.5 | 86.8 | AA×2 | 216 |
| LCS145-M4-□ | 101 | 32 | 151 | 87.8 | 16.5 | 63.4 | AA×4 | 223 |
| LCS145H-N-□ | 101 | 40 | 151 | 87.2 | 24.5 | 112.9 | None | 224 |
| LCS145H-F6-□ | 101 | 40 | 151 | 87.2 | 24.5 | 67.8 | AAA×6 | 244.5 |
| LCS145H-M2-□ | 101 | 40 | 151 | 87.2 | 24.5 | 86.8 | AA×2 | 238 |
| LCS145H-M4-□ | 101 | 40 | 151 | 87.2 | 24.5 | 63.4 | AA×4 | 245 |
| LCS165-N-□ | 85 | 32 | 171 | 72.2 | 16 | 137 | None | 203 |
| LCS165-M4-□ | 85 | 32 | 171 | 72.2 | 16 | 79 | AA×4 | 222.5 |
| LCS165H-N-□ | 85 | 40 | 171 | 71.7 | 24 | 137 | None | 220.5 |
| LCS165H-M4-□ | 85 | 40 | 171 | 71.7 | 24 | 79 | AA×4 | 239.5 |
